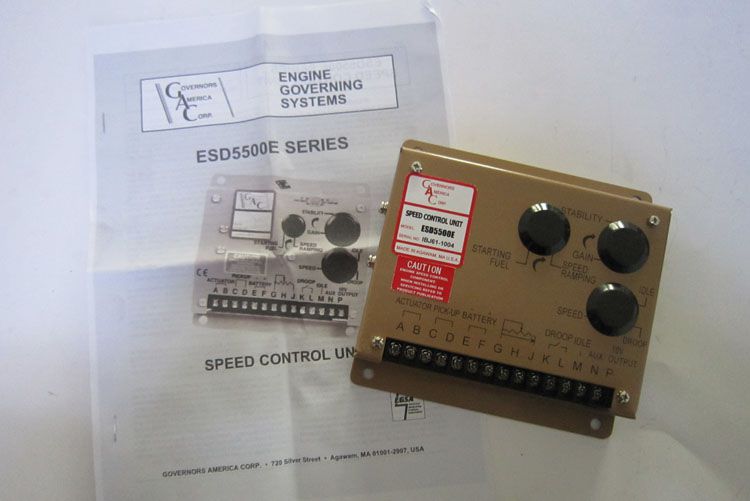

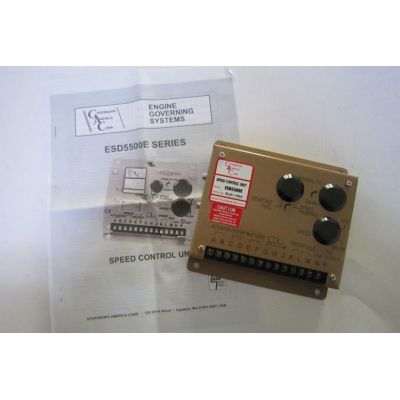

GAC系列調速板可與電子執行器、速度傳感器配套使用。本產品具有電池反極性、丟失速度感應信號和電池失壓等保護功能。

1 轉速控制器

1.1 基本電氣特性

R 電源電壓：  DC24V（范圍18V～32V）或 DC12V（范圍9V～16V）

R 電源消耗： < 0.1A（不包括執行器）

R 轉速波動率：≤ ±0.25%

R 穩態調速率：0～5 % 可調

R 環境溫度： -40℃～ +70℃

R 環境濕度： < 95%

1.2 C2002轉速控制器外形及安裝尺寸

轉速控制器安裝在控制箱或固定在發動機其它外圍設備上，安裝時應盡量選擇空氣干

燥，溫度適宜的地方安裝，如果應用在水和濕氣比重較大的地方應將控制器垂直安裝。

安裝尺寸圖如圖所示。

控制器接線請參照?qǐng)D2.2轉速控制器接線圖。
圖2.2 C2002 轉速控制器接線圖

1.3 轉速控制器 Speed Control Unit C2002轉速控制器接線圖

控制器接線請參照?qǐng)D2.2轉速控制器接線圖。

1、2端子接執行器; 3、4端子接轉速傳感器，轉速傳感器必須用屏蔽線纜，線纜的屏蔽部分應接到端子4上，但不可與其它部分相連接，否則干擾信號可能進入轉速控制器； 5、6端子接直流24V（特殊訂貨12V）電源，可利用發動機的控制電瓶、起動電瓶或采用其它穩壓及非穩壓電源供電，但要保證系統的峰值功耗和電壓波動范圍的要求。當采用起動電瓶供電時，必須設置充電裝置以保證電瓶電量充足。在發動機起動時，電瓶短時間的輸出電壓跌落不會影響調速器正常工作。轉速控制器正電源端（6腳）通過電源開關（或停機開關）、必要時可加保險絲串連直接接至24V電瓶正極，即直接從電瓶正極取電。轉速控制器負電源端（5腳）必須從電瓶負極直接引線。如果電源負極需接地，則電源負極在電瓶負極端接大地，不能從控制器負極（5腳）端接大地。電源線長如果小于十米，選用電源線應大于等于0.75平方毫米；如果大于十米，電源線還需相應加粗。正確的電源接線參見圖2.3，不正確的電源接線參見圖2.4。

圖2.2 C2002 轉速控制器接線圖
